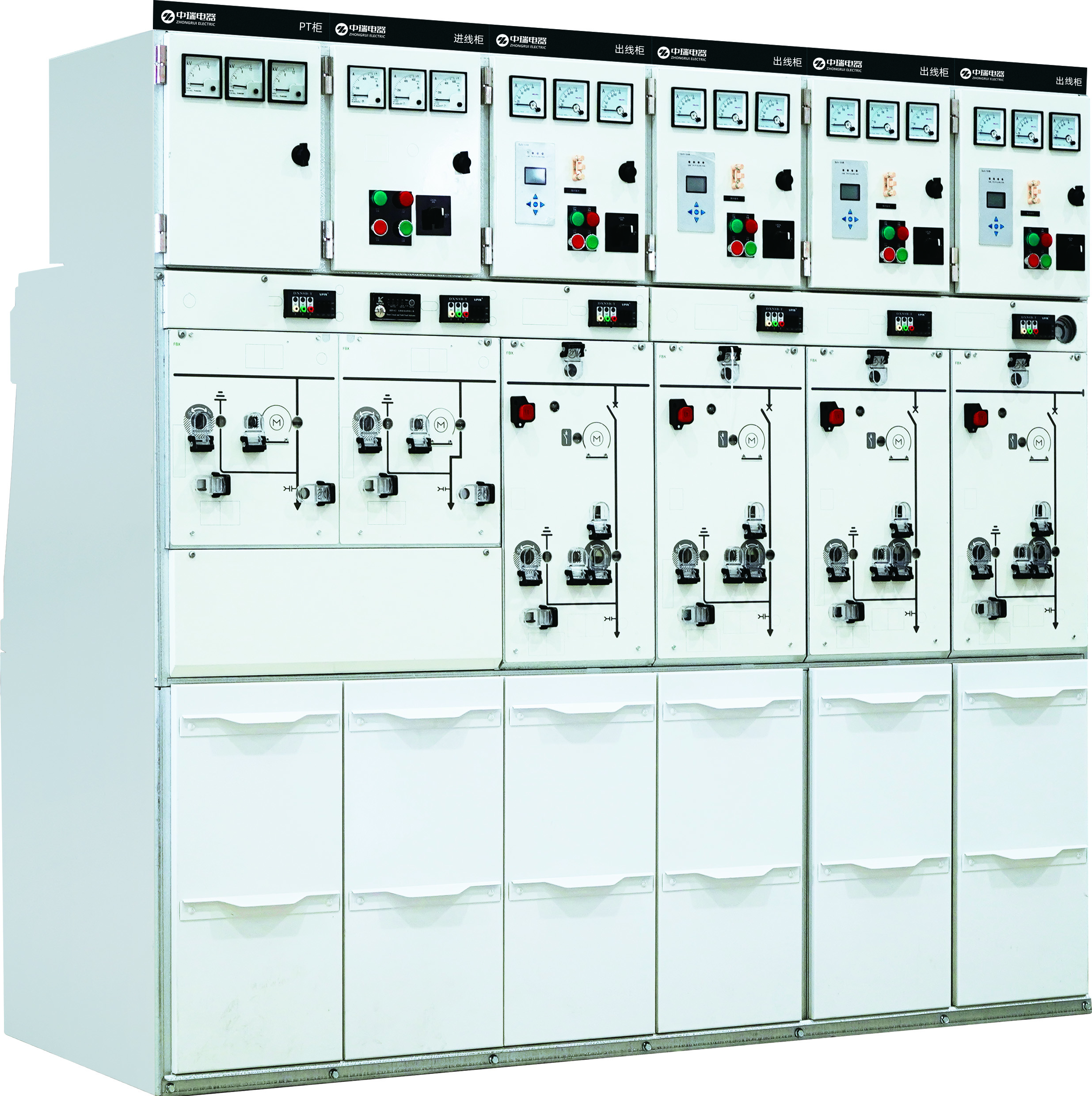

ZR-XGNC口-12全密封全絕緣充氣式開關設備
2022-05-26 11:40:31 點擊數：
產品概述
ZR-XGNC口-12全密封全絕緣充氣式開關設備其絕緣介質為SF6氣體。本開關設備中的斷路器、隔離開關、負荷開關等高壓元件的導電部分集中安裝在密封的不銹鋼外殼內，特點是高壓元件尺寸縮小，密封在殼體內的元件無腐蝕、無生銹現象，不受外界環境影響，可靠性高，使設備整體小型化，在環境惡劣的場所能夠長期安全運行，從而實現免維護或少維護的使用要求。
本開關設備適用于交流3.6~12kV三相交流50Hz的配電系統中。廣泛地用于城市電網建設和改造工程、工礦企業、高層建筑和公共設施等，空間狹小受限制的變電站內使用，作為環網供電單元和終端設備，起著電能的分配、控制和電氣設備的保護作用，也可裝在預裝變電站中，在空間上有著極大的優勢。
適用主要標準:
◎GB/T11022-2020《高壓開關設備和控制設備標準的共用技術要求》
◎GB/T3906-2020《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》
◎GB/T3804-2017《3.6kV-40.5kV高壓交流負荷開關》
◎GB16926-2009《高壓交流負荷開關-熔斷器組合電器》
◎GB1985-2014《交流高壓隔離開關和接地開關》
◎GB/T1984-2014《高壓交流斷路器》
◎GB20840.1-2010《互感器第1部分:通用技術要求》
正常使用條件
1.環境溫度:-25℃~+40℃，且在24h內平均值不超過35℃;
2.海拔高度:不高于1000m;
3.相對濕度:相對日平均值不超過95%，月平均值不超過90%;
4.地震烈度:不超過8度;
5.無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所;
注：當實際使用環境條件與上述不同時，用戶與制造廠協商。
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
kV |
12 |
|
|
2 |
額定頻率 |
HZ |
50 |
|
|
3 |
額定電流 |
負荷開關柜 |
A |
630 |
|
組合電器柜 |
A |
125 |
||
|
真空開關 |
A |
630/1250 |
||
|
4 |
額定短時開斷電流 |
kA |
20/25 |
|
|
5 |
額定短時耐受電流 |
kA |
20/25 |
|
|
6 |
額定峰值耐受電流 |
kA |
50/63 |
|
|
7 |
額定工頻耐受電流 |
kV |
42（斷口48） |
|
|
8 |
雷電沖擊耐受電流 |
kV |
75（斷口85） |
|
|
9 |
機械壽命 |
次 |
10000 |
|
|
10 |
額定轉移電流（組合電器） |
A |
1700 |
|
|
11 |
操作方式 |
手動或電動 |
||
|
12 |
防護等級 |
SF6氣室IP67/外殼IP4X |
||
