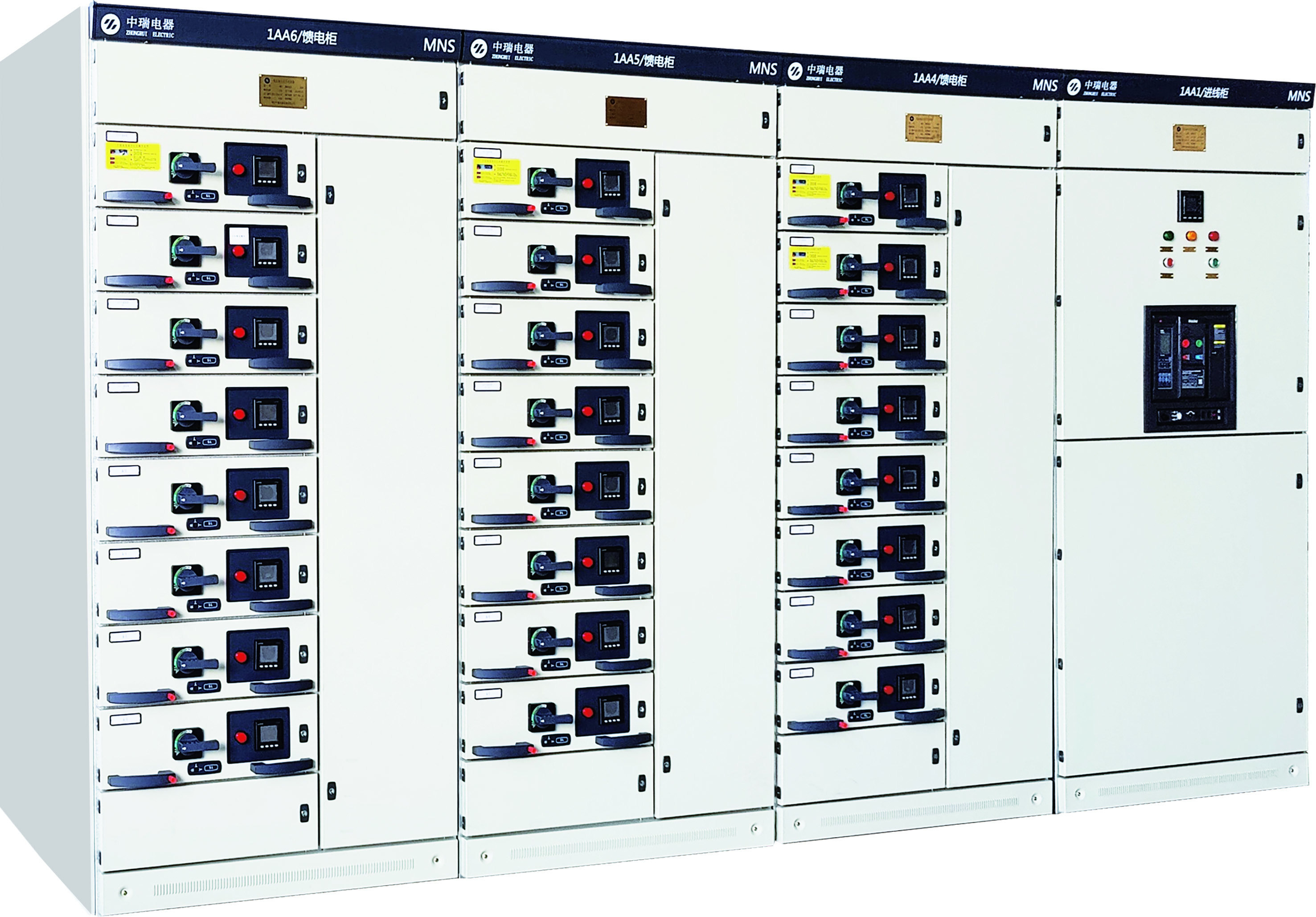

MNS低壓抽出式開關設備
2022-05-25 16:34:05 點擊數：
產品概述
MNS低壓抽出式開關設備廣泛應用于發電廠、變電所、石油化工、工礦企業、公共設施及民用建筑等場所的動力配電中心PC和電動機控制中心MCC，作為交流50~60Hz，額定工作電壓660V及以下，額定電流6300A及以下，電力系統配電、電動機集中控制、無功補償使用的低壓成套配電裝置。MNS低壓抽出式開關柜采用標準的模塊化設計，在保持了電氣性能高于同類產品的基礎上，增大了容量和機械強度，并具有結構先進、外型美觀、防護等級高、安全可靠、維護方便等特點。
MNS低壓抽出式開關設備采用優質的異型鋼框架組合而成，功能單元隔室采用模數化設計，可隨意組合不同模數的抽屜單元。產品分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性好，電氣方案組合靈活方便，系列性、實用性強。我公司結合低壓成套開關設備的發展趨勢，在電器元件的選用與柜體結構方面進行很大的改進，可以滿足客戶不同的需求。
適用主要標準:
◎GB/T7251.1-2013《低壓成套開關設備和控制設備第1部分:總則》
◎GB/T725112-2013《低壓成套開關設備和控制設備第2部分:成套電力開關和控制設備》
◎GB/T24274-2019《低壓抽出式成套開關設備和控制設備》
正常使用條件
1.環境溫度:-5℃~+40℃，24h內的平均溫度不高于+35℃;
2.海拔高度:不超過2000m;
3.相對濕度:在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度;(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝露的影響;
4.設備安裝時與垂直面的傾斜度不超過5°;
5.設備應安裝在無劇烈震動和沖擊的地方，以及不足以使電器元件受到腐蝕的場所。
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
1 |
額定電壓 |
V |
AC400,660 |
|
|
2 |
額定頻率 |
HZ |
50/60 |
|
|
3 |
額定電流 |
水平母線 |
A |
≤6300 |
|
垂直母線 |
A |
≤1600 |
||
|
4 |
額定短時耐受電流 |
kA |
50,80 |
|
|
5 |
額定峰值耐受電流 |
kA |
105,176 |
|
|
6 |
介電強度（1min） |
V |
1890 |
|
|
7 |
額定絕緣電壓 |
V |
AC660,1000 |
|
|
8 |
控制電動機容量 |
KW |
0.5-155 |
|
|
9 |
防護等級 |
kA |
IP30/IP40 |
|
|
10 |
外形尺寸（寬x深x高） |
mm |
600(800,1000,1200)x800(1000)x2200 |
|
