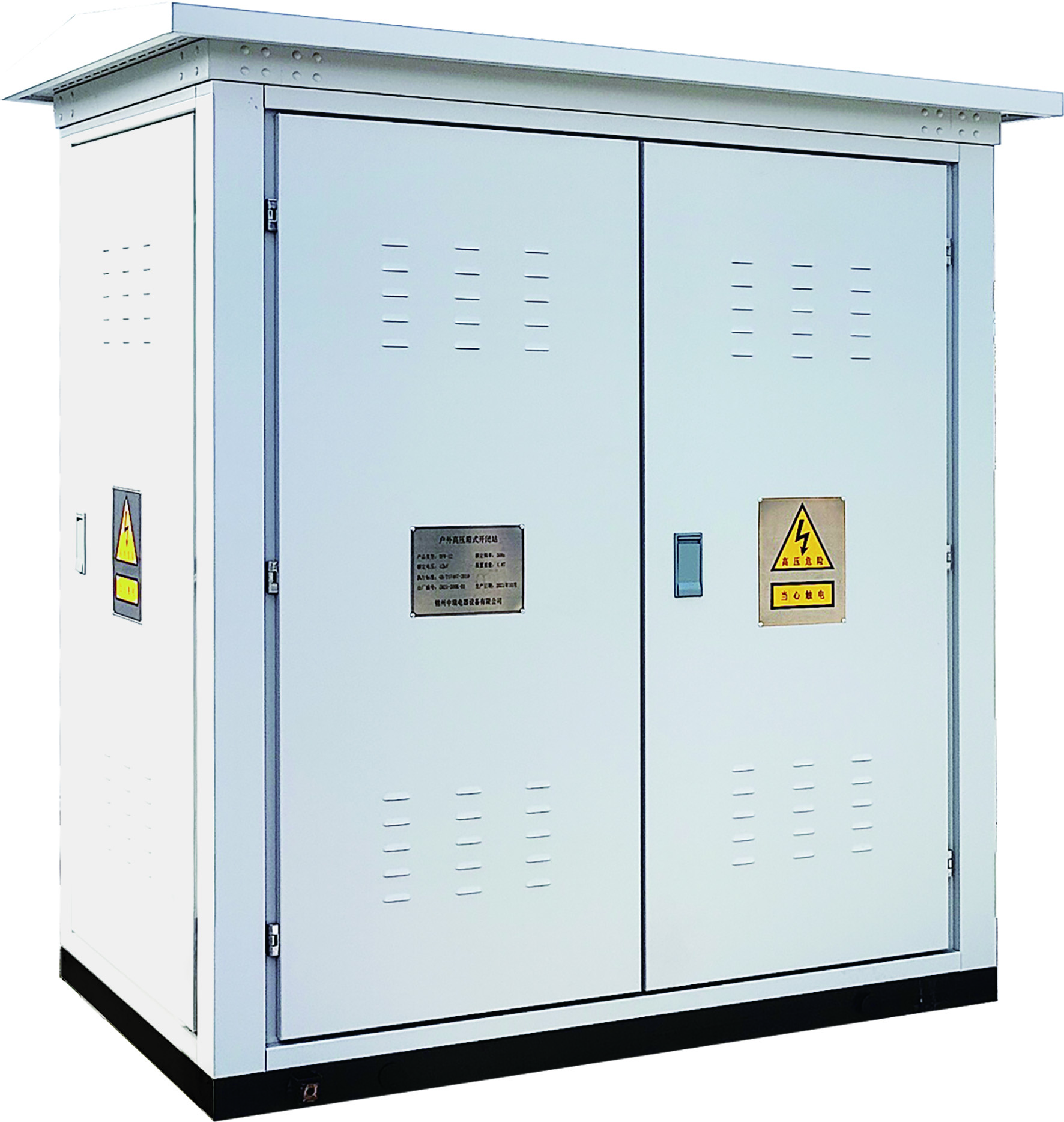

ZR-XGW口戶外環網箱（開閉所）
2022-05-26 10:07:03 點擊數：
產品概述
ZR-XGW口戶外高壓環網箱(開閉所)主要用于額定電壓12kV三相交流50Hz的供配電系統中，具有連接、轉移、分配電能的功能。設備性能優良、設計規范、外觀優美、耐腐蝕、體積小、安全可靠、結構緊湊、靈活方便，可配負荷開關或真空斷路器，具有電動和手動操作，可實現“三遙”功能，提高了供電可靠性。廣泛應用于城市工業園區、住宅小區、商業中心、城市人口密集區、 鐵路、公路、石油、化工等場所。本產品建在城市主要道路的路口附近、負荷中心區和兩座高壓變電站之間，匯集若干條變電站10KV出線作為電源，以相同電壓等級向用戶供電，具有出線保護功能。
本產品解決了高壓變電站出線間隔不足，出線通道受限的矛盾;減少了相同路徑的電纜條數;加強了電網聯絡，提高了供電可靠性。本產品可根據用戶不同需求制作成不銹鋼環網箱，或者金屬雕花板環網箱等。
適用標準:
◎GB/T3906-2020《3.6kV-40.5kV交流金屬封閉開關設備和控制設備》
◎JB/T10840-2008《3.6kV~40.5kV高壓交流金屬封閉電纜分接開關設備》
正常使用條件
1.海拔高度不超過2000m;
2.環境溫度:周圍空氣溫度不高于+50℃，不低于-50℃;
3.周圍空氣濕度不超過90%(+25℃);
4.風速不大于34m/s;
5.地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s²;
6.使用地點無導電塵埃，無腐蝕性、易燃、易爆的危險物品;
7.安裝地點無劇烈震動的場所，傾斜度不大于3°。
注:當實際使用環境條件與上述不同時，用戶與制造廠協商。
技術參數
|
序號 |
項目 |
單位 |
參數 |
|
|
高 壓 單 元 |
額定頻率 |
HZ |
50 |
|
|
額定電壓 |
KV |
12 |
||
|
額定電流 |
A |
630 |
||
|
額定短時耐受電流 |
kA |
25 |
||
|
額定峰值耐受電流 |
kA |
63 |
||
|
工頻耐受電壓 |
對地及相間 |
kv |
42 |
|
|
斷口間 |
kv |
48 |
||
|
雷電沖擊耐受電壓 |
對地及相間 |
kv |
75 |
|
|
斷口間 |
kv |
85 |
||
|
箱 體 |
外殼防護等級 |
IP33 |
||
|
聲級水平 |
dB |
≤55 |
||
